Rilievo 3D con nuvola di punti

Laserscanner per modellazione 3D di strutture esistenti. Interventi predittivi su tetti e solai senza evacuazione.

Tecnologia Laserscanner 3D

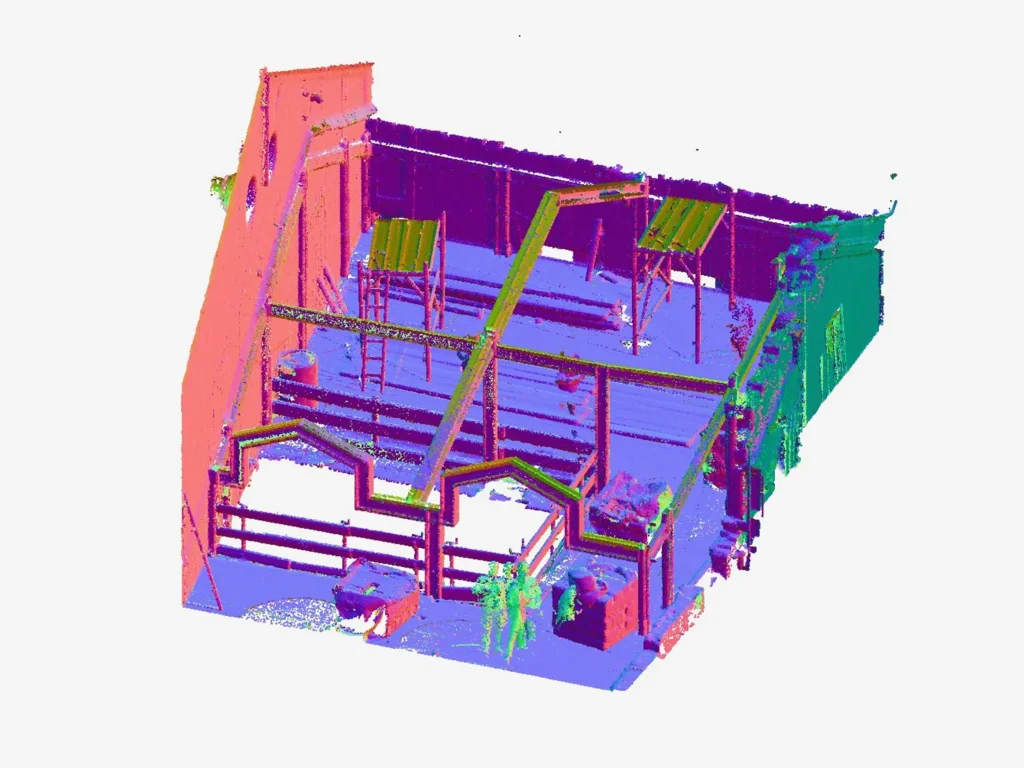

Le nuvole di punti sono rappresentazioni digitali tridimensionali della realtà ottenute attraverso rilievi laser scanner.
Ogni nuvola è costituita da milioni di punti georeferenziati con coordinate X, Y, Z che descrivono con precisione millimetrica geometrie, superfici e volumi di edifici e strutture esistenti.
Questa tecnologia è utilizzata per documentazione dello stato di fatto, modellazione BIM as-built, verifica di conformità esecutivo e pianificazione degli interventi su patrimonio esistente.
Il dato acquisito costituisce una base metrica certificata per ogni fase progettuale e operativa.
Processo per Edifici Esistenti
Timberstudio utilizza la tecnologia di rilievo 3D per un’applicazione specifica: la sostituzione strutturale di tetti e solai in edifici esistenti.
Questo approccio consente, quando necessario, di operare per settori progressivi senza evacuazione degli occupanti, garantendo continuità abitativa durante l’intervento.


1. Rilievo Preventivo

Prima della rimozione della copertura esistente, si esegue un rilievo laserscanner completo dell’edificio. Questo acquisisce la geometria esatta di tetti, solai, orizzontamenti e strutture portanti ancora in opera, documentando quote, dimensioni, pendenze e punti di vincolo strutturale.

2. Modellazione BIM da Nuvola di Punti

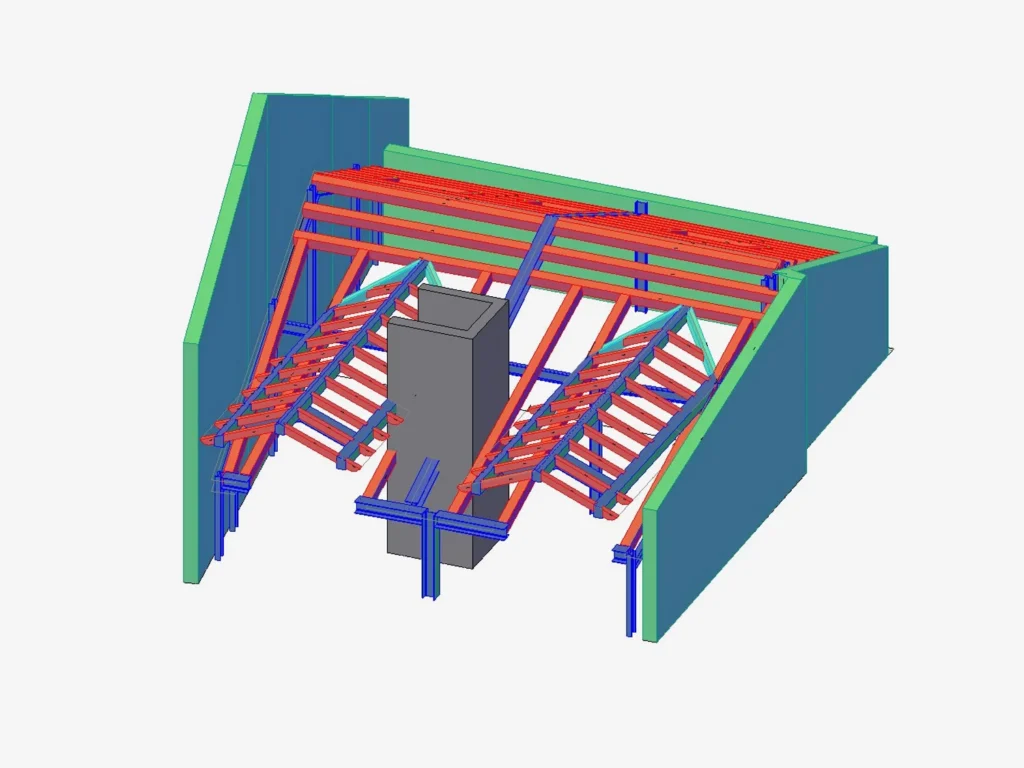

La nuvola di punti viene elaborata per generare un modello tridimensionale parametrico. Su questo modello si progettano le nuove strutture in legno (travi lamellari o pannelli XLAM) che andranno a sostituire gli elementi esistenti, con dimensionamento strutturale verificato secondo NTC2018.

3. Produzione CNC Anticipata

Dal modello 3D si generano direttamente i file .btl per macchine CNC. Gli elementi sostitutivi (travi, pannelli, connessioni) vengono tagliati e preparati in stabilimento prima ancora che l’edificio sia scoperto, con tolleranze millimetriche rispetto alle dimensioni rilevate.

4. Sostituzione per Settori

L’edificio viene scoperto e ristrutturato per settori progressivi. Ogni settore ha già i suoi elementi strutturali pronti per il montaggio immediato. Questo consente tempi di cantiere estremamente ridotti per ogni porzione, mantenendo abitabili le zone non interessate dai lavori.

Servizi di Rilievo e Modellazione

Rilievo Laserscanner

Acquisizione tridimensionale completa di edifici esistenti con laser scanner ad altissima precisione, restituendo nuvole di punti ad alta densità per modellazione BIM as-built.

  • Rilievo interno ed esterno edifici

  • Documentazione geometrica di tetti e solai

  • Acquisizione delle quote strutturali esistenti

  • Registrazione e georeferenziazione dei dati

  • Consegna della nuvola di punti in formato standard

Elaborazione Nuvole di Punti

Processamento dati laser scanner per pulizia, ottimizzazione e conversione in modelli BIM utilizzabili per la progettazione esecutiva di interventi strutturali.

  • Filtraggio e pulizia dei dati acquisiti

  • Estrazione di sezioni e prospetti

  • Modellazione BIM da nuvola di punti

  • Identificazione degli elementi strutturali portanti

  • Generazione di elaborati tecnici quotati

Progettazione su Esistente

Sviluppo progettuale di nuove strutture in legno sovrapposte al modello as-built, con dimensionamento verificato e file CNC per produzione anticipata.

  • Progettazione sostituzione tetti e solai

  • Dimensionamento travi lamellari e XLAM

  • Verifica compatibilità delle nuove strutture

  • Generazione file .btl per produzione CNC

  • Pianificazione intervento per settori

Vantaggi del Processo Integrato
01

Precisione Millimetrica

Tolleranze di produzione controllate, eliminazione errori di lettura disegni tradizionali, corrispondenza totale tra progetto e realizzato.

02

Tempi di Produzione Ridotti

Eliminazione fasi manuali di preparazione file, programmazione CNC automatizzata, riduzione tempi setup macchina.

03

Controllo Qualità Integrato

Tracciabilità completa elementi, numerazione univoca, verifiche dimensionali pre-produzione, report automatici conformità.

04

Ottimizzazione Materiale

Nesting automatico elementi, riduzione sfridi, ottimizzazione orientamento fibre legno, minimizzazione scarti produzione.

05

Flessibilità Progettuale

Modifiche rapide su modello parametrico, aggiornamento automatico file CNC, adattamento varianti progettuali in tempo reale.

06

Compatibilità Standard

File BTL compatibili con principali centri CNC mercato, esportazione DXF/DWG per verifica, formati aperti interoperabili.

Software e Tecnologie
Il flusso di lavoro integra tecnologie di acquisizione laser 3D, elaborazione nuvole di punti, modellazione BIM e generazione file CNC.

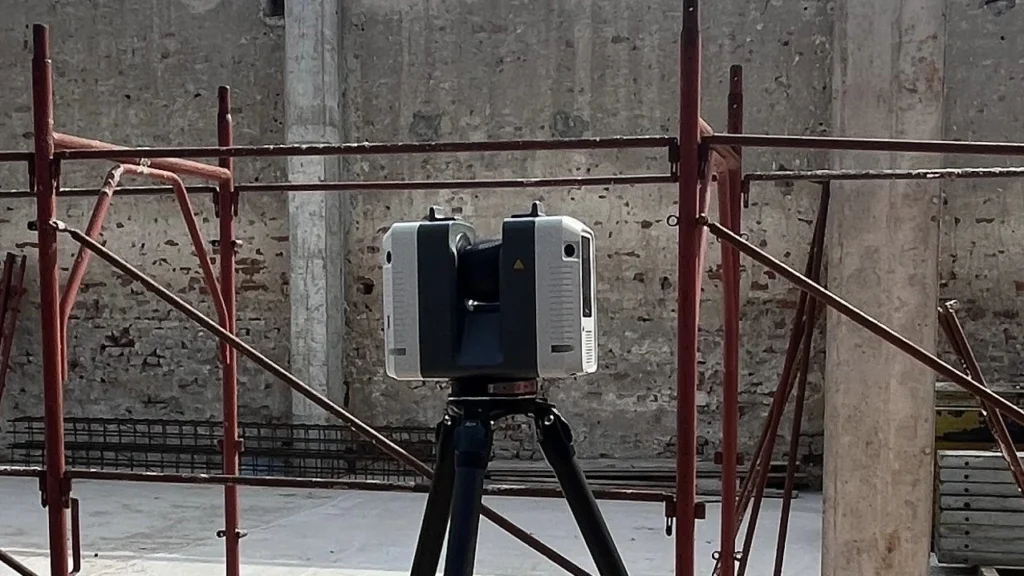

Leica RTC360

Laserscanner 3D per acquisizione nuvole di punti ad alta precisione

AutoCAD Architecture

Elaborazione nuvole di punti e disegno tecnico esecutivo

HSBcad

Modellazione BIM strutture legno e generazione file BTL per CNC

Progettazione Integrata
Un approccio che collega progettazione strutturale, modellazione 3D e produzione CNC in un flusso continuo, eliminando discontinuità e riducendo tempi ed errori.


Nuvola di Punti

Rilievo laserscanner e modellazione as-built

Calcolo Strutturale

Modellazione FEM e verifiche strutturali

Modello 3D

Disegno esecutivo con dimensioni verificate

File .btl CNC

Produzione diretta su macchine CNC
